製品の特徴

  • プリンタ側から電源供給を受けるため、アダプタ不要

  • プリンタの外部機器駆動回路に6ピンモジュラーで接続

  • サイズは扱いやすい中型で金種は4札、6コイン格納仕様

  • 鍵設定はスリーポジションキーロック※

  • ※(1)ロック (2)コマンドによる解除
    (3)キーでオープン から選択

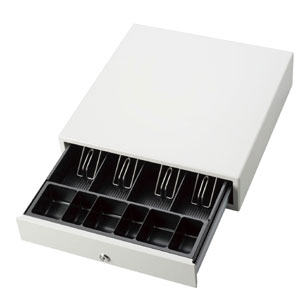

本製品は、スタープリンタ(DP8340シリーズは除く)に接続して使用するキャッシュドロワです。キャッシュドロワのモジュラーコネクタをプリンタの外部機器駆動用コネクタ(DKコネクタ)に接続することにより、引き出しのオープンをソフトウェアで行うことができます。また本製品の前面についているキーで、引き出しのロック/アンロック/オープンを行うことができます。

仕様

型番

SMD146M

ボディカラー

ホワイト

レイアウト

平置き

開閉方式

ドロワフロントロック(ソレノイドオープン方式)

ソレノイド通電時間

50~500ms

金種

4札、6コイン

コネクタ・ケーブル

6ピンモジュラー

キー動作

45度右回転 オープン
90度左回転 ロック

付属品

キー2個

電源電圧

DC24V ±10%

消費電力

1A以下

信頼性

開閉100万回(抽出し荷重3kg 但、消耗品を除く)

外形寸法

405×423×112mm(W×D×H)ゴム足含

重量

約7.6kg

カテゴリー

キャッシュドロワ

水平回転角度

Maximum 300°

電源電圧

5V 500mA (USBポートより電源供給)

消費電力

約2W (DC5V 500mA)

信頼性

20,000時間(蛍光表示管のみ)半減期

付属品

ベーススタンド:2種(据置用/固定用)
支持ポール:3種、据置スタンド用底板:1枚
ネジ3袋、ゴム足:2ヶ(予備)

重量

Max 約840g

EMI規格

VCCI:ClassA、FCC:ClassA、EN55022:ClassA、CEマーキング

ACアダプタ

不要(USBポートにより電源供給)

カテゴリー

カスタマディスプレイ

SMD146M対応機種 一覧

futureプリンタ(サーマル)

・TSP100シリーズ

サーマルプリンタ

・TSP650シリーズ
・TSP700IIシリーズ
・TSP800シリーズ
・TSP1000シリーズ

ドットマトリックスプリンタ

・SP700シリーズ
・SP320シリーズ
・SP298シリーズ
