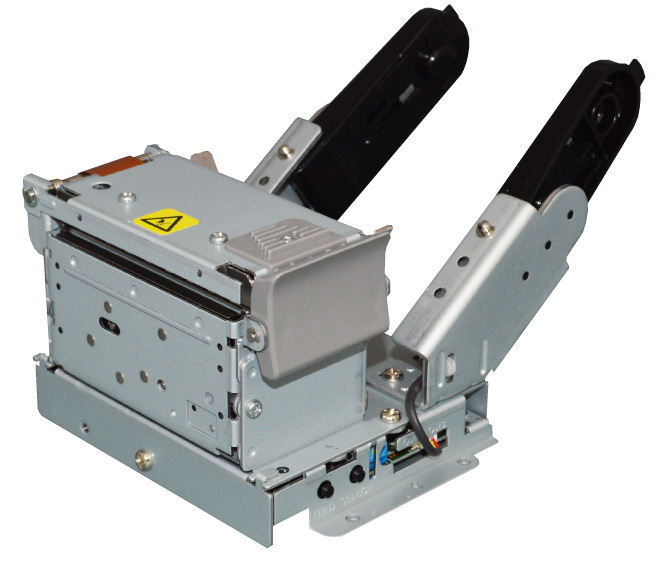

SK1-21H

製品の特徴

12V電源対応
省電力モードあり
最高印字速度　150mm/秒　*1
省電力モード　120mm/秒
ヘッドオープン機構で簡単な用紙セット
用紙幅58mm（60mm可変可能）、用紙厚0.059～0.10mmに対応
2種類のロール芯内径に対応(φ12mm/25.4mm)
標準仕様にて最大ロール紙径φ120mmまで対応可能
小型・超軽量シャーシで、幅広い機器への組込みを考慮した設計
各種バーコード・2次元コード印刷可能
ベゼル、プレゼンター254mmまでの大口径ホルダーをオプションにてご用意
多様な使用環境に対応（動作温度：-20℃～50℃、保存温度：-30℃～70℃）
RoHS規制対応

*1:専用ACアダプター使用、印字率25.0%以下の場合
＊記載の仕様・寸法は改良の為、予告無しに変更する場合があります。

お見積依頼

ダウンロード

機種分類

①シリーズ名	SK1-21H： DC12V 2インチモデル
②用紙ホルダータイプ	A ： ARM Unit LA/RA
③インターフェース	S：シリアル+USB
④フォント仕様	J：国内モデル（全角文字モデル） F：海外モデル（拡張ASCIIモデル）
⑤ペーパーセンサー	なし：用紙センサー右 1　：用紙センサー左
⑥用紙幅	なし：58mm 1：60mm
⑦ロール紙軸	なし：軸内径　12mm L：軸内径　25.4mm
⑧2次元コード	Q: 2次元コードあり
⑨オプション	B：ベゼル P：プレゼンター

仕様

印字方式	サーマルラインドット方式
最高印字速度	150mm/秒　*1 省電力モード時：120mm/秒
ドット密度	8ドット/mm（203dpi）
用紙幅	58/60mm 固定可変
用紙	外径　　：最大 φ120mm 厚さ　　：59～105um (50g/m2～90g/m2) 紙管　　：φ12mm 又は φ25.4mm 紙幅　　：58/60mm 固定可変印字幅　：54/56mm 固定可変印字ドット数：432/448ドット
最大用紙外径	大口径用紙ホルダー装着時： φ200mm
用紙検知センサー	ニアエンド／ペーパーエンド（兼ブラックマークセンサー）
ペーパーニアエンド	φ21.0、24.5、35.0mm
用紙装填方法	サーマルヘッドレバー、オートローディング
カッター種別	パーシャルカット／フルカット
インターフェース	シリアル、USB
文字種類	半角　：　カタカナ、PC437/850/852/857/858/863/865/866/860/862/864/737、 WPC1252/1252_2/1254/1250/1251/CP1253、ダウンロード文字全角　：　JIS X 0213-2004 (JIS第1～第4水準に対応) 外字
文字構成 /印字桁数	印字幅順序： 54/56mm 半角16ドット：8×16ドット(W×H) 54/56桁半角24ドット：12×24ドット(W×H) 36/37桁全角16ドット：16×16ドット(W×H) 27/28桁全角24ドット：24×24ドット(W×H) 18/18桁
メモリ	データバッファ、ユーザーメモリ、フォームオーバーレイ、ページメモリ
ロゴ登録/印字	ダウンロードビットイメージ
バーコード	UPC-A/E、JAN13/8、CODE39、ITF、CODABAR、CODE128、CODE93 GS1 Databar Omni-directional、Truncated、Limited、 Stacked、Stacked Omni-directional
2次元コード	QR、MicroQR、MaxiCode、MicroPDF417、PDF417、DataMatrix
適合規格	VCCI、FCC、CEマーキング CLASS A
印字寿命	耐パルス性 2億パルス以上（DC12V, 印字率12.5%, 常温の場合）耐摩耗性 150Km以上
オートカッター寿命	耐久回数 150万カット以上 (用紙厚 75um以下)
電源	DC12.0V±10%
消費電流	スタンバイ：100mA以下印字動作時：平均 2.5A（標準モード）平均 1.5A（省電力モード） *DC12V, 印字率12.5%, 常温の場合
動作環境	温度： -20℃ ～ +50℃ 但し、印字保証 +5℃ ～ +40℃ 湿度： 20%RH ～ 85%RH（結露しないこと）但し、85%RHは34℃迄を前提
保存環境	温度： -30℃ ～ +70℃ 湿度： 10%RH ～ 90%RH（結露しないこと）
外形寸法（W×D×H）（ロール紙除く）	φ83mm設定時：104×129.2×73.6mm φ102mm設定時：104×137.3×79.5mm φ120mm設定時：104×145.5×85.4mm
質量（本体のみ）	約570g
その他	省電力モードありオプションでベゼル・プレゼンター・大口径ホルダーをご用意
