製品の特徴

  • 24V駆動

  • 最高印字速度: 300mm/sec

  • オートカッター一体メカニズム

  • ヘッドオープン機構(用紙前面排出)

  • 高信頼性:200km(耐磨耗)、200万カット(カッタ)

  • 広温度対応:-20℃~60℃

  • 各種ドライバ

*1 推奨感熱紙使用のこと
*2 突起部を除く

仕様

機種

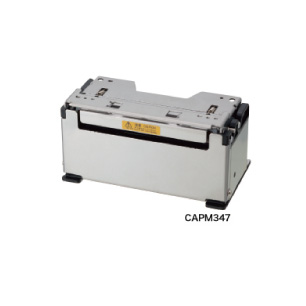

CAPM347
イージーペーパーオペレーションモデル
・標準モデル

・厚紙専用モデル

ローディングモデル

・標準モデル

・厚紙専用モデル

印字 方式

サーマルラインドット方式

総ドット数

640ドット

ドット密度

8ドット/mm

紙幅/印字幅

58/54mm、60/56mm、80/72mm、83/80mm





最高印字速度

イージーペーパーオペレーションモデル
・標準モデル: 300mm/sec.

・厚紙専用モデル: 280mm/sec.

ローディングモデル.

・標準モデル: 300mm/sec

・厚紙専用モデル: 280mm/sec.

ヘッド温度検出

サーミスタ

ヘッドポジション検出

メカニカルスイッチ

紙なし検出

フォトインタラプタ

カッターホーム ポジション

メカニカルスイッチ

駆動電圧(V)ロジック(Vdd)

2.7~3.6/4.75~5.25

駆動電圧(V)ヘッド・モータ(Vp)

21.6~26.4

ピーク電流(A) ヘッド

5.6(26.4V/144dots時)

ピーク電流(A) モータ

1.2

ピーク電流(A) カッター

1.1

オートカッター 方式

スライド式

 対応紙厚*1

イージーペーパーオペレーションモデル
・標準モデル: 54μm~90μm

・厚紙専用モデル: 100μm~150μm

ローディングモデル.

・標準モデル: 54μm~90μm

・厚紙専用モデル: 100μm~150μm

 種類

フルカットおよびパーシャルカット(中央1点残し)

寿命 耐パルス性

イージーペーパーオペレーションモデル
・標準モデル: 2億パルス

・厚紙専用モデル: 1億パルス

ローディングモデル.

・標準モデル: 2億パルス

・厚紙専用モデル: 1億パルス

 耐摩耗性

イージーペーパーオペレーションモデル
・標準モデル: 200km

・厚紙専用モデル: 100km

ローディングモデル.

・標準モデル: 200km

・厚紙専用モデル: 100km

 オートカッター

イージーペーパーオペレーションモデル
・標準モデル: 200万cut

・厚紙専用モデル: 100万cut

ローディングモデル.

・標準モデル: 200万cut

・厚紙専用モデル: 100万cut

動作温度範囲

イージーペーパーオペレーションモデル
・標準モデル: -20℃~60℃

・厚紙専用モデル: 0℃~50℃

ローディングモデル.

・標準モデル: -20℃~60℃

・厚紙専用モデル: 0℃~50℃

外形寸法 (WxDxH mm)*2

イージーペーパーオペレーションモデル
・標準モデル: 110.0×61.0×53.4

・厚紙専用モデル: 110.0×61.0×53.4

ローディングモデル.

・標準モデル: 110.0×61.0×55.9

・厚紙専用モデル: 110.0×61.0×55.9

質量

約500g

カテゴリー
イージーペーパーオペレーション/ローディングメカニズム
