製品の特徴

  • 24V駆動

  • 最高印字速度: 200mm/sec

  • オートカッター一体メカニズム

  • ジャムフリーカッタ機工

  • プラテンラッチ機構

*1 推奨感熱紙使用のこと
*2 突起部を除く

仕様

機種

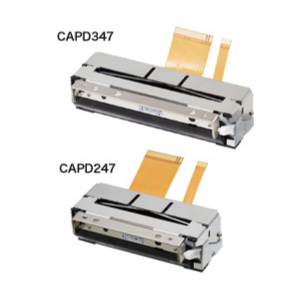

CAPD247

CAPD347

印字 方式

サーマルラインドット方式

総ドット数

CAPD247: 432ドット

CAPD347: 576ドット



ドット密度

8ドット/mm

紙幅/印字幅

CAPD247: 58mm/54mm

CAPD347: 80mm/72mm



最高印字速度

200mm/sec.

ペーパーパス

カールパス

ヘッド温度検出

サーミスタ

プラテン位置検出

メカニカルスイッチ

紙無し検出

フォトインタラプタ

カッターホーム ポジション

フォトインタラプタ



駆動電圧(V)ロジック(Vdd)

2.7~3.6/4.75~5.25

駆動電圧(V)ヘッド・モータ(Vp)

21.6~26.4

ピーク電流(A) ヘッド

2.61(26.4V/144dots時)/5.23(26.4V/288dots時)

ピーク電流(A) モータ

CAPD247: 0.44

CAPD347: 0.52

ピーク電流(A) カッター

0.64

オートカッター 方式

スライド式

 対応紙厚

CAPD247:54μm~91μm

CAPD347:54μm~80μm

*推奨感熱紙使用のこと

 種類

フルカット・パーシャルカット(中央1点残し)

 動作時間 max

約0.5sec./cycle

 最小切断ピッチ

10mm

 切断頻度 max

30cut/min.

寿命 耐パルス性

1億パルス

 耐摩耗性

100km

*推奨感熱紙使用のこと

 オートカッター

100万cut

*推奨感熱紙使用のこと

動作温度範囲

-10℃~50℃

外形寸法 (WxDxH mm)

CAPD247: 83.1×35.4×26.9

CAPD347: 105.1×35.4×27.2

*取付部を除く

質量

CAPD247: 約131g

CAPD347: 約154g

カテゴリー
イージーペーパーオペレーションメカニズム
