製品の特徴

  • オートカッター一体メカニズム

  • ジャムフリーカッタ機構

  • 最高印字速度(CAPD245): 100mm/sec

  • プラテンラッチ機構

仕様

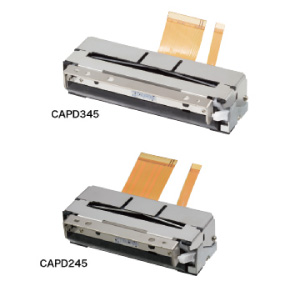

機種

CAPD245

CAPD345

印字 方式

サーマルラインドット方式

総ドット数

CAPD245: 384ドット

CAPD345: 576ドット

ドット密度

8ドット/mm

紙幅/印字幅

CAPD245: 58mm/48mm

CAPD345: 80mm/72mm

最高印字速度

CAPD245: 100mm/sec.

CAPD345: 80mm/sec.

ペーパーパス

カールパス

ヘッド温度検出

サーミスタ

プラテン位置検出

メカニカルスイッチ

紙無し検出

フォトインタラプタ

カッターホーム ポジション検出
フォトインタラプタ
駆動電圧(V)ロジック(Vdd)

2.7~3.6 / 4.75~5.25

駆動電圧(V)ヘッド・モータ(Vp)

CAPD245: 4.75~9.5

CAPD345: 6.5~9.5

ピーク電流(A) ヘッド

CAPD245: 3.66(9.5V/64dots時)、5.49(9.5V/96dots時)

CAPD345: 3.60(9.5V/64dots時)、5.40(9.5V/96dots時)

ピーク電流(A) モータ

0.6

ピーク電流(A) カッター

0.7

オートカッター

方式 :スライド式
対応紙厚: 54μm~80μm

* 推奨感熱紙使用のこと
種類: フル・パーシャルカット(中央1点残し)
動作時間: max 約1.0sec./cycle
最小切断ピッチ: 10mm
切断頻度 max: 30cut/min.

寿命

耐パルス性 : 1億パルス
耐摩耗性: 50km

* 推奨感熱紙使用のこと
オートカッター: 50万cut

動作温度範囲

-10℃~50℃

外形寸法 (WxDxH mm)

CAPD245: 83.1×35.4×26.9

CAPD345: 105.1×35.4×27.2

* 取付部を除く

質量

CAPD245: 約125g

CAPD345: 約148g
