製品の特徴

  • 24V駆動

  • 最高印字速度: 250mm/sec

  • 厚紙対応: 155μm※1 (ストレートパス限定)

  • 広温度対応:-20℃~60℃

  • 各種ドライバ

*1 推奨感熱紙使用のこと
*2 突起部を除く

仕様

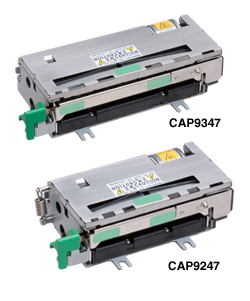

機種

CAP9247

CAP9347

LTP9247

印字 方式

サーマルラインドット方式

総ドット数

CAP9247: 448ドット

CAP9347: 640ドット

LTP9247: 448ドット



ドット密度

8ドット/mm

紙幅

CAP9247: 58mm/60mm

CAP9347: 80mm/82.55mm

LTP9247: 58mm/60mm





印字幅

CAP9247: 54mm/56mm

CAP9347: 76mm/80mm

LTP9247: 54mm/56mm



最高印字速度

250mm/sec.

ペーパーパス

ストレートパス・カールパス

ヘッド温度検出

サーミスタ

紙なし検出

フォトインタラプタ

マーク検出

フォトインタラプタ

プラテン位置検出

メカニカルスイッチ

カッターホーム ポジション

CAP9247: メカニカルスイッチ

CAP9347: メカニカルスイッチ

LTP9247:  –





駆動電圧(V)ロジック(Vdd)

4.75~5.25

駆動電圧(V)ヘッド・モータ(Vp)

21.6~26.4

ピーク電流(A) ヘッド

5.9(26.4V/128dots時)

ピーク電流(A) モータ

1.0

ピーク電流(A) カッター

0.64

オートカッター 方式

スライド式

LTP9247:  なし

 対応紙厚

57μm~155μm *1

LTP9247:  なし

 種類

フル・パーシャルカット(中央1点残し)

LTP9247:  なし

 動作時間 max

2sec./cycle

LTP9247:  なし

 最小切断ピッチ

10mm

LTP9247:  なし

 切断頻度 max

30cut/min.

LTP9247:  なし

寿命 耐パルス性

1億5000万パルス

 耐摩耗性

150km*1

 オートカッター

100万cut

LTP9247:  なし

動作温度範囲

-20℃~60℃

外形寸法 (WxDxH mm)*2

CAP9247: 89.5×50×30

CAP9347: 112×50×30

LTP9247: 88.8×50.0×29.7





質量

CAP9247: 約131g

CAP9347: 約290g

LTP9247: 約150g



カテゴリー
イージーペーパーオペレーションメカニズム
