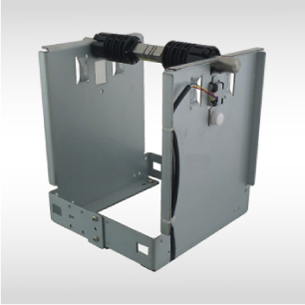

製品の特徴

  • 取付対応モデル:SK1-30/40

  • 最大ロール紙外径: φ254mm

  • 広範囲な用紙幅(112,83,80mm)に調整可能

  • ニアエンドセンサーに反射型フォトセンサーを搭載

  • 電源ケーブル、インターフェースケーブルなどの配線スペースあり

※1. SK1-30との組み合わせにてご使用になる場合、用紙最大径をφ200以下にするか、SK1-30の印字速度を150mm/sにしてください。

機種分類

①プリンター機種設定

41:SK1-40モデル
31:SK1-30モデル

②組立構成

なし:半完成品
1:組立済み(幅80mm設定)
2:組立済み(幅112mm設定)

仕様

機種

HL3-SK141

HL3-SK131

紙幅

HL3-SK141:111.5 / 82.5 / 79.5 ±0.5mm

HL3-SK131:82.5 / 79.5 ±0.5mm

最大ロール紙直径

φ254mm以下 ※1

ロール紙軸寸法

内径 :φ25.4mm

ロール紙紙厚

0.059~0.15mm(50~127 g/m2)

ニアエンドエンサー検出径

φ33.0±2mm / φ37.0mm±2mm / φ41.0mm±2mm

ニアエンドケーブル長

170mm

外径寸法  (W×D×H、ロール紙/突起部除く)

164.2×137.4×164mm(製品単体の寸法値)

質量

830g(感熱紙を除く)

動作環境

温度 : -20℃~+60℃
湿度 : 20%RH~85%RH(結露しないこと)

保存環境

温度: -30℃~+70℃
湿度 : 10%RH~90%RH(結露しないこと)

添付品

HL3-SK141:なし

HL3-SK131:ダンパー
