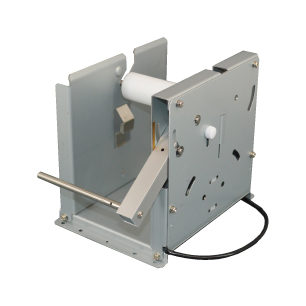

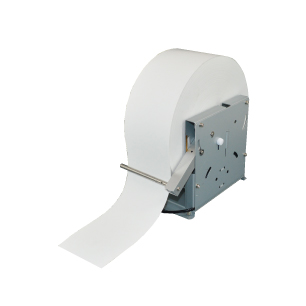

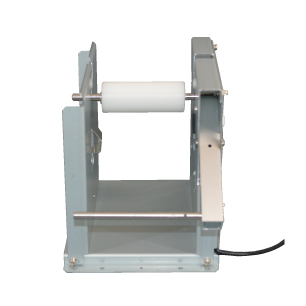

大口径ロール紙ホルダー HL1

製品の特徴

・シンプルな構造
・最大ロール紙外径： φ200mm
・ニアエンドセンサー搭載
＊記載の仕様・寸法は改良の為、予告無しに変更する場合があります。

お見積依頼

機種分類

①紙幅

58：紙幅58mm
60：紙幅60mm
80：紙幅80mm
83：紙幅82.5mm

②設置位置

U：ロール紙ホルダーをプリンターの上へ設置するモデル
M：ロール紙ホルダーをプリンターと同一平面に設置するモデル
D：ロール紙ホルダーをプリンターの下へ設置するモデル

③ニアエンドケーブル長

なし：300mm
L：850mm

仕様

取付可能プリンター	SK1-201/211/301/311
紙幅	HL1-58：58+0/-1mm HL1-60：60+0/-1mm HL1-80：80+0/-1mm HL1-83：82.5±0.5mm
最大ロール紙直径	φ200mm以下
ロール紙軸寸法	内径：φ25.4mm 外径：φ33.4mm
紙厚	0.059～0.15mm
印字面	外側
ニアエンドエンサー検出外径	MAX ： 65±2mm MIN ： 35±2mm
外径寸法　(W×D×H, 突起部除く	HL1-58：58+0/-1mm、HL1-60：60+0/-1mm (U/M)97.8×205.2×145.2mm (D) 97.8×231.8×174mm HL1-80：80+0/-1mm、HL1-83：82.5±0.5mm (U/M)123.2×205.2×145.2mm (D) 123.2×231.8×174mm
質量	900g（感熱紙を除く）
動作環境	温度：　-20℃～+60℃ 湿度：　20%RH～85%RH（結露しないこと）
保存環境	温度：　-30℃～+70℃ 湿度：　10%RH～90%RH（結露しないこと）
